全自动涵洞波纹板设备相关技术说明

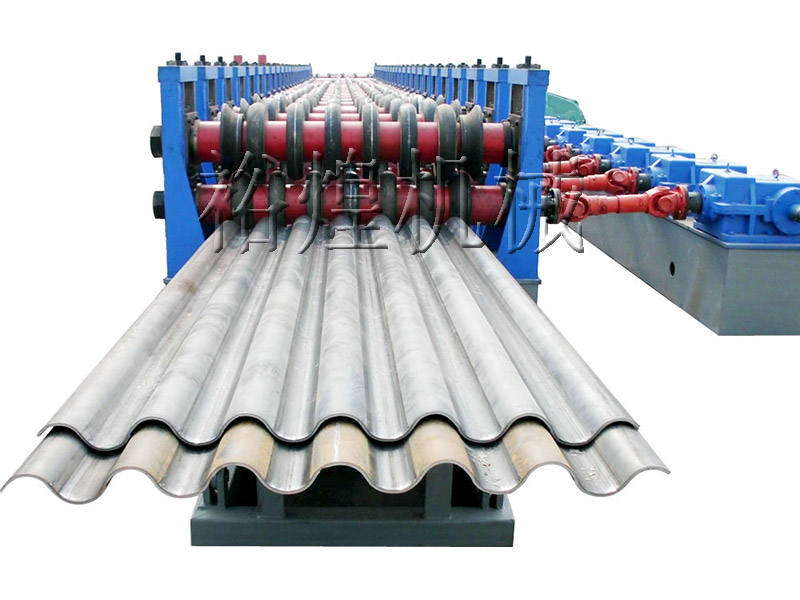

单张波纹板成型机组技术说明

设备工作原理：该设备为冷弯型材成型专用设备，属于非标设备，是根据用户的产品要求而设计订做的。此设备首先是把原材料放在料台上，调整进料基准，然后由主机上的主模具和一些特殊的辅助成型装置逐步变形而形成一个所需要的几何形状，达到用户对该产品的使用要求。最后由人工搬离收料台。

工艺流程：

前料台――料台导位――成型主机――收料台――控制系

成型模具：

规格：400mmx150mmx3-10mm，300mmx110mmx3-8mm，200mmx55mmx3-8mm。成型工艺采用德国copra软件设计，并进行FEA分析，保证制件的尺寸公差和形位公差，操作简单方便，速差及成型阻力小，对板面磨损小，具体产品规格按用户提供的图纸要求设计加工。

四辊波纹板卷弧机

规格型号：300x110

卷制规格：波板波深110mm， 波纹板宽1560m ，波纹板厚8-12mm

一、波纹板卷弧机工艺原理简介

该机床采用四辊滚弯压制原理上两辊分别或同步做垂直上下移动,在波纹板压制弯曲时做到上两辊和下两辊模具始终保持在切点处，避免了弧形波纹板两端直线段的出现，操作过程中由人工控制，便于操作者高效工作和观察控制成型过程。

二、四辊波纹板卷弧机主要性能特点简介

机床床身采用封闭式龙门架结构和四辊支撑架分体结构，加强筋设计并经振动

和壁炉回火两道消除内应力处理，整机有足够的精度和强度刚性。

采用上两辊分别或同步压制下两辊的合理布局，使弯制波纹板时四辊(模具)

始终处在切线点有效地消除弧形波纹板两端的直线段。

主轴设计即为波形模具，四辊(即波形模具)分别由两组传动马达直接驱动，

保证 四辊主轴能同步运转，传动稳定可靠。

上下直线移动由机械推动支撑架两端完成。四辊支撑架(即模具支撑架)设计为分体结构，直线移动同步，

5结构，四辊直线运动最后行程由机械限位，定位精准可靠。

　　以上照片为我公司设备实拍，请放心选购!
