涵洞波纹板设备生产线技术要求：

设备生产条件：

设备占地面积：545×5.0×8(长×宽×高)米。

设备进料方向：左进料。

电压参数380，50Hz，3相。

液压油：46#液压油。

齿轮油：18#双曲线齿轮油。

电机总容量：约200kw。

设备主要技术参数

加工带钢宽度：1200 mm

设备加工的板材厚度：5~8mm

低碳钢，如镀锌板、冷轧板等;

工件长度：4000~8000 mm

工件长度定尺精度：

宽度公差为±3.0 mm

所有孔距公差为±1mm

型材的总长度公差为±5mm

波距公差为±1.0mm;最远两个波峰的公差为：±2.0mm

成型工件的波深精度：±1.5 mm

设备的生产速度：

每张板材加工的时间=板材上孔的数量X1.6秒+40秒

轧制产品范围

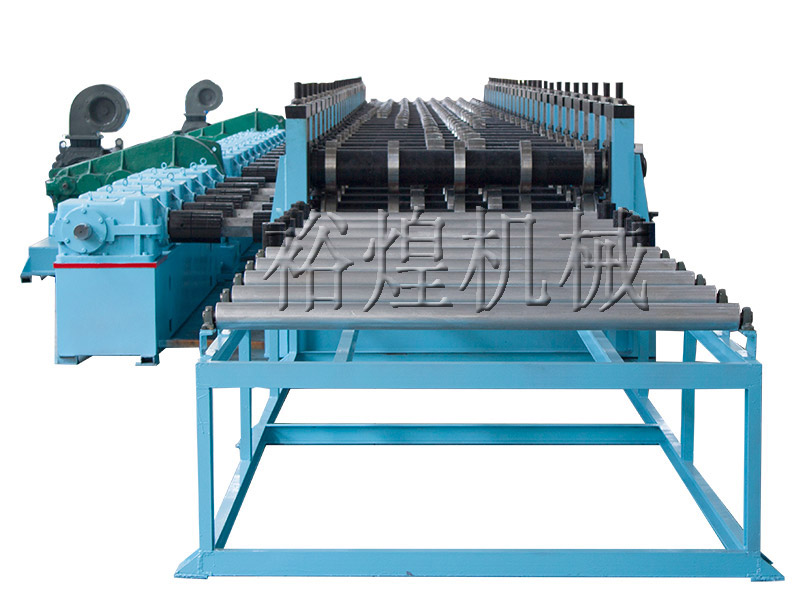

本冲压成型机组一次性完成型材的成型、冲孔、切断工艺。(以下图纸仅供参考)

供货及服务范围

本条款规定了合同设备的供货范围(见表二)，卖方保证所提供设备为全新的、成熟的、完整的和安全可靠的，且设备的技术性能、功能符合技术条件的要求。
