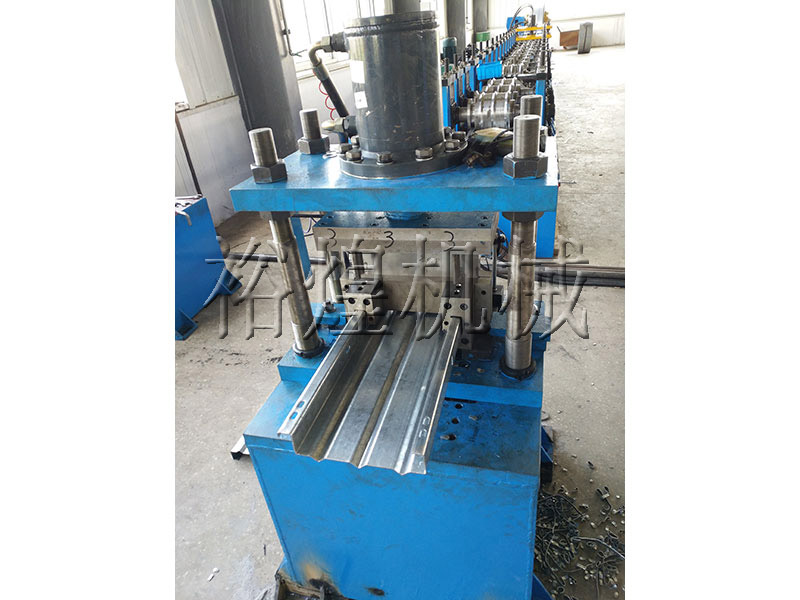

立体车库浪板设备

　　被动放料 → 校平、成型→ 冲孔切断→出料

　　放料机技术参数：

　　板料宽度：350~450 mm;材料厚度2~2.5mm;

　　料卷内径：φ508mm; 内径涨缩范围ф480-520 mm;

　　料卷最大外径:φ1200mm;承载重量：≤3T

　　校平部分

　　结构：被动式校平机(动力由成型主机提供)

　　工作辊数：上3下4，前带一对夹送辊

　　机型：GY160型

　　成型道次：16道(辊)

　　成型品种：见图

　　成型机架:龙门牌坊式，齿轮箱传动。

　　最大进料宽度：≤500mm

　　最大材料厚度：2.0 ~2.5mm

　　轧辊轴轴径：φ80 mm

　　轧辊模具材质：Gcr15，淬火处理，HRC58-62°

　　成型模具：立体车库浪板1套;

　　全套设备驱动功率：30KW
